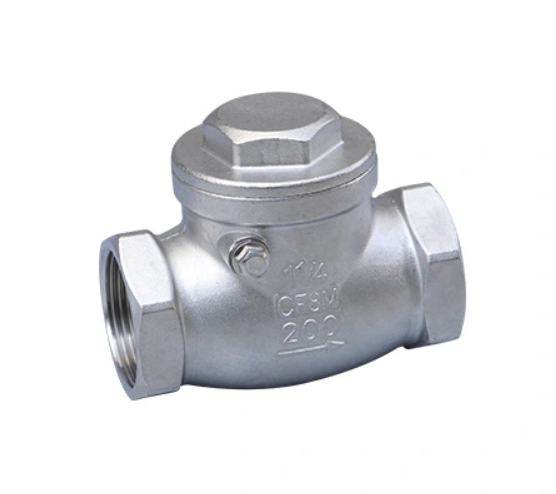

Screwed Swing Check Valve

Product No.

VL-Swing_Check

Details:

Product Name & StandardsScrewed Swing Check ValveCompliant with API 594, ASME B16.34, and ANSI B16.11 standards.

Core DefinitionA specialized one-way flow control valve designed to prevent backflow and ensure smooth flow of liquids, gases, and slurries in piping systems. It features a disc-shaped valve element hinged to a pivoting arm, which opens and closes automatically driven by the pressure of the flowing media. Engineered for rapid actuation, it enables efficient, unobstructed media flow, while the screwed ends facilitate easy installation and maintenance.

Structure & Working Principle

• Key Components: Threaded valve body, disc-shaped valve element, hinged pivoting arm, valve seat, and internal stop (to limit valve disc travel).
• Operating Mechanism: When media flows in the intended direction, its pressure pushes the hinged disc open, allowing unimpeded passage; upon reverse flow, the disc closes rapidly under gravity and reverse media pressure, seating tightly against the valve seat to block backflow. The pivoting arm ensures stable disc movement for consistent performance.
• Connection Method: Screwed (NPT/BSPP) ends for secure, leak-tight integration with threaded pipelines, supporting straightforward on-site assembly and disassembly for maintenance.

Performance Advantages

• Rapid actuation: Automatically opens and closes in response to media pressure, ensuring quick backflow prevention and minimizing flow disruption.
• Smooth flow efficiency: Streamlined disc design and unobstructed flow path minimize pressure loss, optimizing media transmission.
• Easy installation & maintenance: Threaded connections eliminate the need for complex flange alignment, while the simple structure allows hassle-free access for cleaning or part replacement.
• Versatile media compatibility: Suitable for liquids, gases, and slurries, adapting to diverse industrial, commercial, and residential applications.
• Durable reliability: Robust hinged mechanism and high-grade materials resist wear, corrosion, and abrasion from harsh media, extending service life.

Key Specifications

• Pressure Rating: PN10 – PN250 / Class 150 – 1500.
• Operating Temperature: -29℃ – 425℃ (carbon steel body) / -196℃ – 550℃ (stainless steel body).
• Body Materials: Carbon Steel (A105), Stainless Steel (304L/316L), Brass (ASTM B16).
• Valve Disc Material: Stainless Steel (304L/316L), Brass (for low-pressure applications), Alloy Steel (for high-temperature resistance).
• Sealing Material: PTFE (Polytetrafluoroethylene), Metal-to-Metal sealing – ensures leak-proof performance and chemical resistance.
• Connection Type: Screwed (NPT/BSPP) – compatible with standard threaded pipelines.
• Size Range: 1/4” – 2” (common threaded sizes for general-purpose flow control).

Application Fields

• Industrial Systems: Oil & gas distribution, chemical processing, petrochemicals, water treatment, wastewater management, and slurry transport lines.
• Commercial Infrastructure: HVAC systems, municipal water/gas supply networks, compressed air lines, and commercial building plumbing.
• Residential & General Use: Home water/gas lines, small-scale heating systems, DIY plumbing projects, and rural irrigation networks.
• Specialized Scenarios: Low-to-medium pressure pipelines, systems requiring rapid backflow prevention, and applications with limited installation space (due to compact threaded design).
